Baustein Neuron

Im vorausgehenden einführenden Abschnitt über das Neuron wurde das Neuron so analysiert, daß die Neuronfunktion $neuron$ in drei Teilfunktionen zerlegt wurde. Die erste Teilfunktion war die $net_{i}-$Funktion gewesen (siehe 3.1). Die Teilfunktion $net_{j}$ integriert die Werte, die von sendenden Neuronen $i \in {1,...,k}$ stammen:

$$\begin{eqnarray*} net_{j} & = & \sum_{i} o_{i}w_{ij} \end{eqnarray*}$$

Mathematisch kann man diesen Sachverhalt auch so darstellen, daß man sagt, daß die Axone von k-vielen sendenden Neuronen mit ihren Aktivierungswerten $o_{i}$ einen Vektor v bilden, und die Gewichte zu jedem Inputwert bilden einen weiteren Vektor w. Die Summe der Einzelprodukte kann dann als Skalarprodukt (oder inneres Produkt) dieser beiden Vektoren aufgefaßt werden, also

$$\textbf{v} = [o_{1}, o_{2}, \cdots, o_{k}]$$ (6.1)

$$\textbf{w} = [w_{1j}, w_{2j}, \cdots, w_{kj}]$$ (6.2)

$$net_{j} = vecprod(\textbf{v},\textbf{w})$$ (6.3)

(Für die scilab-Funktion vecprod() siehe die Scilab-Anhänge.)

Die 'Nähe/Ähnlichkeit' von zwei Vektoren kann man aber auch über die Projektion des einen Vektors v auf den anderen Vektor w mit der Funktion $vecprojL()$ darstellen oder durch den Winkel $\theta$ (hier dargestellt in Grad) mit der Funktion $cosvec()$ (für beide Funktionen siehe die Scilab-Anhänge).

Wir betrachten jetzt ein Beispiel mit einem empfangenden Neuron $n_{j}$ sowie k-vielen sendenden Neuronen $n_{i}, i \in k$. Die Outputwerte sind als $o_{i}$ gegeben und die Gewichte als $w_{ij}$ (vgl. Bild 6.1).

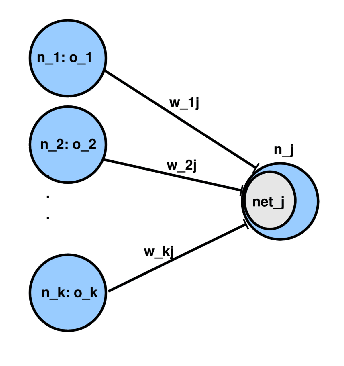

Figure 6.1: Neuron j empfängt Outputwerte von k-vielen Neuronen

Für ein kleines Experiment nehmen wir folgende Beispielwerte an: der Inpuvektor sei $\textbf{v} = [1,-1,-1,1]$. Als Gewicht variieren wir den Gewichtsvektor w und berechnen beide Vektoren mit den drei oben genannten Funktionen $vecprod(), vecprojL()$ sowie $cosvec()$ simultan zum Vergleich:

--	input	--	--	--
--	$[1,-1,-1,1]$	--	--	--
Nr.	w	vecprod()	vecprojL()	cosvec()
1	$[1,-1,-1,1]$	4	2	$0^{o}$
2	$[0.25,-1,-1,1]$	3.25	1.8571429	$21.786789^{o}$
3	$[0.25,-1,-1,0.25]$	2.5	1.7149859	$30.963757^{o}$
4	$[0.25,-0.25,-1,0.25]$	1.75	1.6059101	$36.586776^{o}$
5	$[0.25,-0.25,-0.25,0.25]$	1	2	$0^{o}$
6	$[0.25,0.25,-0.25,-0.25]$	0	0	$90^{o}$
7	$[-0.25,0.25,0.25,-0.25]$	-1	-2	$180^{o}$

Diese Werte illustrieren die 'typischen' Fälle sehr schön: bei Nr.1 liegt völlige Übereinstimmung vor, d.h. Vektorprodukt und Vektorprojektion haben maximale Werte während der Unterscheidungswinkel Null 0 ist. Bei Nr.6 sind zwei von vier Dimensionen vorzeichenverkehrt, d.h. hier steht der Gewichtsvektor w orthogonal auf dem Aktivierungsvektor v; entsprechend sind das Vektorprodukt und die Vektorprojektion Null 0, aber der Unterscheidungswinkel $\theta$ liegt bei $90^{o}$. Schließlich, im Fall Nr.7 sind alle Dimensionen vorzeichenverkehrt, d.h. hier zeigt der Vektor in die entgegengesetzte Richtung, Vektorprodukt und Vektorprojektion werden negativ, der Unterscheidungswinkel $\theta$ beträgt $180^{o}$.
