RECHNERARCHITEKTUR WS 0203 - Vorlesung mit Übung
VL6: Mikroarchitektur


AUTHOR: Gerd Döben-Henisch
DATE OF FIRST GENERATION: Oct-24, 2002
DATE OF LAST CHANGE: Nov-5, 2002
EMAIL: Gerd Döben-Henisch



1. Einleitung


Ziel der heutigen Vorlesung ist es, einmal den Softwarerahmen zu klären, innerhalb dessen sich die folgenden Untersuchungen und Übungen abspielen, zum anderen mit der Assemblersprache der virtuellen Maschine IJVM vertraut zu machen. Der nächste Schritt wird dann darin bestehen, die Arbeitsweise der IVJM am Beispiel des Softwaresimulators mic1sim zu illustrieren. Dort wird insbesondere das Zusammenspiel von Microcode und Hardware von Interesse sein.




START

2. Die Softwareumgebung zur Simulation der Mikroarchitektur einer IJVM


In der letzten Vorlesung wurde ein Zusammenhang zwischen dem logischen Konzept einer universellen Turingmaschine (siehe VL Theoretische Informatik) und einem Beispielrechner hergestellt, der eine virtuelle Maschine IJVM für Java bereitstellt, beschränkt auf den Datentyp integer. Der Beispielrechner liegt als frei erhältlicher Softwaresimulator vor und heisst mic1; mic1 dient auch als Begleitmaterial für das Kap.4 des Buches von [TANENBAUM/GOODMAN 2001]. Der Quellcode mit kompletter Dokumentation findet sich hier.

Um die Orientierung in dem zugegebenermassen nicht mehr ganz einfachen Geflecht von Softwareebenen und Simulationsebenen zu erleichtern, sei hier zu Beginn ein Überblick gegeben.



dateien

Benutzte Dateien



In der linken Bildhälfte ist die Implemenierung einer Java Virtual Machine (JVM) dargestellt samt ihren Interaktionen mit der Umgebung. Man kann hier erkennen, dass die JVM normalerweise oberhalb der Ebene des Betriebssystems eines Computers operiert. Sie realisiert die Eigenschaften einer abstrakten Maschine, die für unterschiedliche Betriebssysteme implementiert werden. Das Betriebssystem selbst wiederum operiert in der Regel oberhalb einer Mikroarchitektur, in derem Kern sich ein Mikroprozessor befindet, der neben Registern und arithmetisch-logischer Einheit (ALU) vor allem auch einen Mikrokode besitzt, der das Verhalten der CPU steuert. Der Input einer JVM sind Binärdateien im Bytecodeformat mit dem Suffix '.class'. Diese .class-Dateien werden vom Javacompiler 'javac' (oder einem äquivalenten Programm) aus Java-Quelldateien mit dem Suffix '.java' erzeugt.

Aus dem Bild kann man erkennen, dass der Simulator mic1 selbst eine Java-.class-Datei ist, die von einer JVM ausgeführt wird. Der wichtige Punkt ist jetzt nur, dass der Simulator mic1 inhaltlich eine komplette Mikroarchitektur IJVM simuliert, die einer JVM entspricht, die auf Daten mit dem Format 'int' beschränkt ist.

Der Simulator mic1 bietet dabei die Möglichkeit, parallel zwei verschiedene Kodes zu simulieren:

  1. Einlesen und Simulieren des Mikrokodes der IJVM-Mikroarchitektur aus Dateien mit dem Suffix '.mic1'


  2. Einlesen und Simulieren von Java-Binärcode, der auf Java mit 'int' beschränkt ist, aus Binärdateien mit Suffix '.ijvm'.


In beiden Fällen gibt es Assemblerformate, aus denen heraus die Binärdateien erzeugt werden. Der Java-Assembler-Kode findet sich in Dateien mit dem Suffix '.jas', die vom Assembler 'ijvmasm' (bzw. mit GUI: 'gijvmasm') erzeugt werden, und der IJVM-Assemblerkode findet sich in Dateien mit dem Suffix '.mal', die vom Assembler 'mic1asm' (bzw. mit GUI: 'gmic1asm') erzeugt werden. Im Falle von IJVM-Binärdateien gibt es auch noch einen Dissassembler 'mic1dasm', mittels dessen sich Binärdateien in das IJVM-Mikrokode-Assemblerformat zurückübersetzen lassen.

In der heutigen Vorlesung soll die Struktur der Java-IJVM-Assemblersprache näher untersucht werden und ihre Anforderungen an die Umgebung. Dazu werden möglichst einfache Beispiele betrachtet. Bezogen auf diese einfachen Beispiele soll dann die Arbeitsweise der CPU unter Berücksichtigung des steuernden Mikrokodes betrachtet werden.




START

3. Die IJVM-Assemblersprache

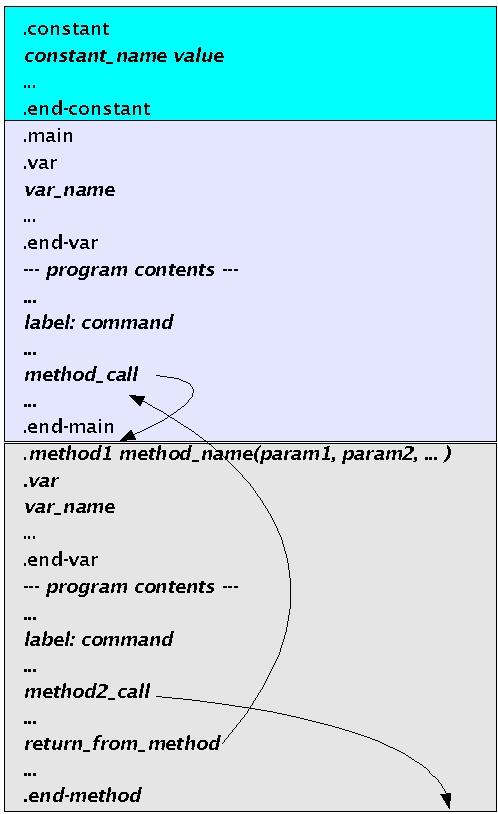

Eine Beschreibung der IJVM-Assemblersprache, wie sie in den .jas-Dateien abgelegt wird, findet sich in der Dokumentation zum mic1-Simulator (weitere hilfreiche Erläuterungen gibt ein FAQ-Dokument). Das allgemeine Schema ist im folgenden Bild zusammengefasst:



ijvmasm

IJVM-Assembler Sprache Schema



Im ersten Abschnitt einer ijvm-Datei kann ein Konstantenblock stehen. Die hier vereinbarten Variablen sind globale Variablen. Ihre Werte können in folgenden Formaten angegeben werden: hexadezimal (0x)-präfix), octal (0-Präfix) sowie dezimal (kein Präfix).

Es muss dann auf jeden Fall ein Block mit .main folgen. Dieser kann einen Variablenblock (.var ...) enthalten sowie beliebig viele Befehle. Bestimmte Befehle können mit einem Label versehen werden, so dass diese Befehle über diese Labels direkt addressiert werden können. Ferner gibt es einen speziellen Befehl, der andere Methoden aufrufen kann (INVOKEVIRTUAL).

Eine Methode ähnelt in der Grundstruktur einem .main-Block. Im Unterschied zu einem .main-block hat eine Methode aber noch einen individuellen Methoden-Namen und mann kann ihr über Parameter Werte übergeben. Die Kommunikation zwischen dem aufrufenden Block und der aufgerufenen Methode mittels der Parameter geschieht über den Stack. Auch der Return-Wert einer Methode wird über den Stack zurückgegeben.

Hier nochmals die Liste aller IJVM-Assembler-Befehle. In der ersten spalte steht der Hex-Code, in der zweiten spalte ein mnemonischer Code und in der dritten spalte eine kurze Erklärung dessen, was die ser Code tut.

// configuration file for IJVM Assembler
0x10	BIPUSH byte	// Push byte onto stack
0x59	DUP		// Copy top word on stack; push onto stack
0xA7	GOTO label	// Unconditional jump
0x60	IADD		// Pop two words from stack; push their sum
0x7E	IAND		// Pop two words from stack; push Boolean AND
0x99	IFEQ label	// Pop word from stack; branch if it is zero
0x9B	IFLT label	// Pop word from stack; branch if it is less than zero
0x9F	IF_ICMPEQ label	// Pop two words from stack; branch if equal
0x84	IINC varnum const	// Add a constant to a local variable
0x15	ILOAD varnum	// Push local variable onto stack
0xB6	INVOKEVIRTUAL offset	// Invoke a method
0xB0	IOR		// Pop two words from stack; push Boolean OR
0xAC	IRETURN		// Return from method with integer value
0x36	ISTORE varnum	// Pop word from stack; store in local variable
0x64	ISUB		// Pop two words from stack; push their difference
0x13	LDC_W index	// Push constant from constant pool onto stack
0x00	NOP		// Do nothing
0x57	POP		// Delete word on top of stack
0x5F	SWAP		// Swap the two top words on the stack
0xC4	WIDE		// Prefix instruction; next instruction has 16-bit index
0xFF	HALT		// halt the simulator
0xFE 	ERR		// print ERROR and halt
0xFD	OUT		// Pop a word from the stack and use the low order 8-bits as an ASCI character to display on screen
0xFC	IN		// Read a character from standard input and put it in the low order 8-bits of a word pushed onto the stack



START

4. Ein kommentiertes Beispiel


Das folgende kommentierte Beispiel ist dem FAQ-Dokument entnommen.

// --- Start program ---

.constant
OBJREF 0x10
.end-constant

.main
	LDC_W OBJREF
	BIPUSH 0x10
	BIPUSH 0x15
	INVOKEVIRTUAL DIFF_NEG_YN
	POP
	HALT
.end-main


.method DIFF_NEG_YN (p1,p2)

.var
diff
.end-var

	ILOAD p1	// Push the first parameter
	ILOAD p2	// Push the second parameter
	ISUB		// Subtract
	ISTORE diff	// Store the difference in diff
	ILOAD diff	// Push diff
	IFLT lt 	// If diff < 0, goto lt
	BIPUSH 0x4E	//  else, print "N"
	OUT
	GOTO return
lt:	BIPUSH 0x59	// (diff < 0)
	OUT		// print "Y"
return:	ILOAD diff  	// Push diff
	IRETURN		// Return (value of diff will be pushed onto the
			//  top of the invoking method's stack)
.end-method

// --- End program ---


Ein möglicher Ablauf des obigen Programms:


START

5. Übungsaufgaben

  1. Bilden sie ein Team von 5 Mitgliedern

  2. Erstellung Sie gemeinsam einen Texte mit Namen und Matr.Nr. der AutorenInnen. Abgabe einer Kopie des Textes an den Dozenten vor Beginn der Übung.

  3. Präsentation der Lösung als Team vor der gesamten Gruppe. Präsentationszeit (abhängig von der Gesamtzahl der Teams) 3-5 Min.

  4. Versuchen Sie in dem Text Antworten auf folgende Aufgaben zu formulieren:

  5. Schreiben Sie ein kleines Programm mit dem IJVM-Assembler, das folgendes Verhalten zeigt:

  6. Sie können auf der Tastatur eine der Tasten {a,b,c,d,e} drücken. Abhängig davon, welche Taste Sie drücken, druckt das Programm den zugehörigen Grossbuchstaben aus. Dies geschieht in einer Schleife mit 10 Wiederholungen; danach bricht das Programm ab. Versuchen sie einen Methodenaufruf zu benutzen. Kommentieren Sie den Ablauf Ihres Programms
